一、橢圓偏振光的實現

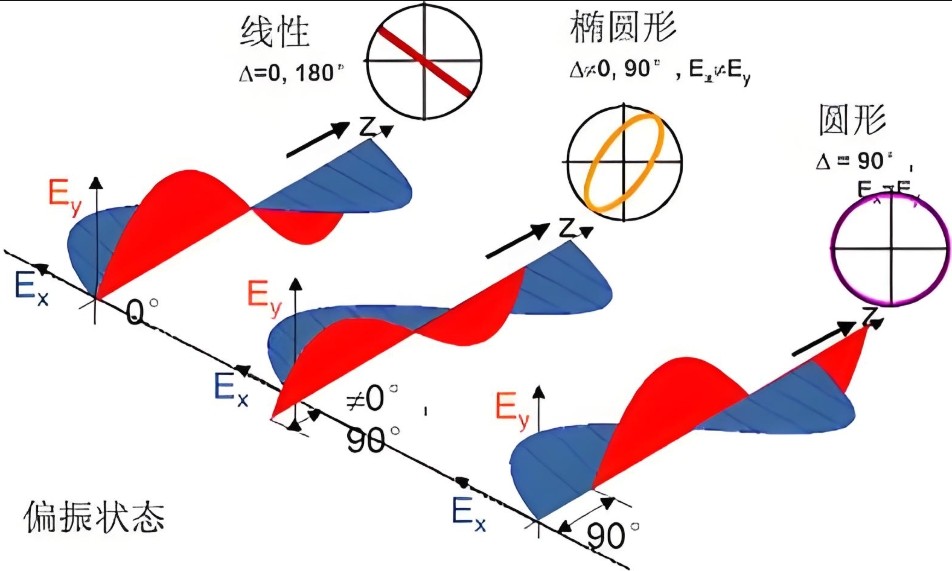

橢圓偏振光可視為兩個頻率相同、傳播方向一致，但振動方向相互垂直的線偏振光（通常取x和y方向）疊加而成。關鍵在于這兩個分量之間存在恒定的相位差（δ），且振幅可以不同。

主要實現方法：

1.線偏振光+波片（特別是1/4波片）：

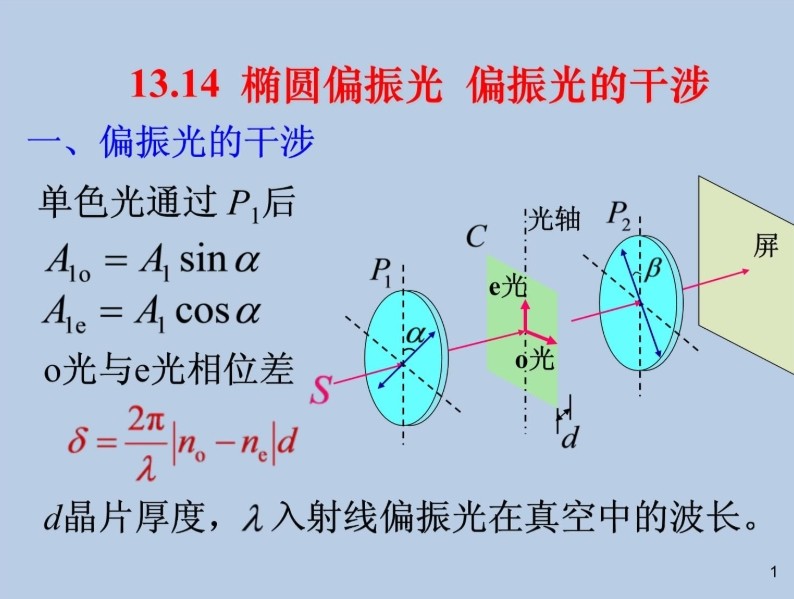

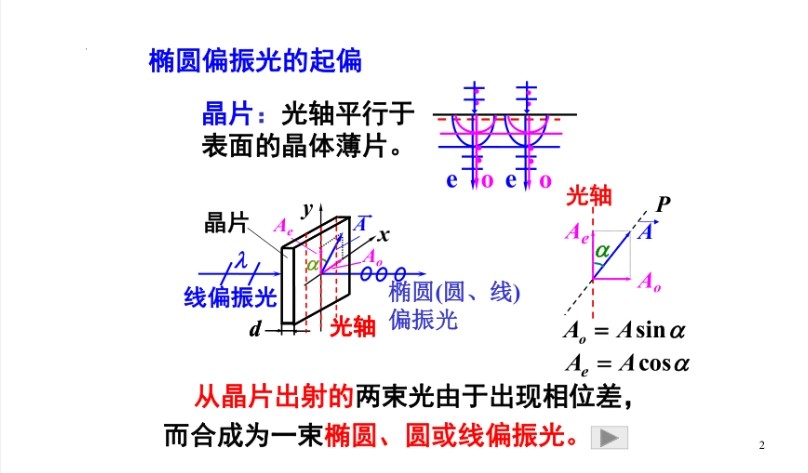

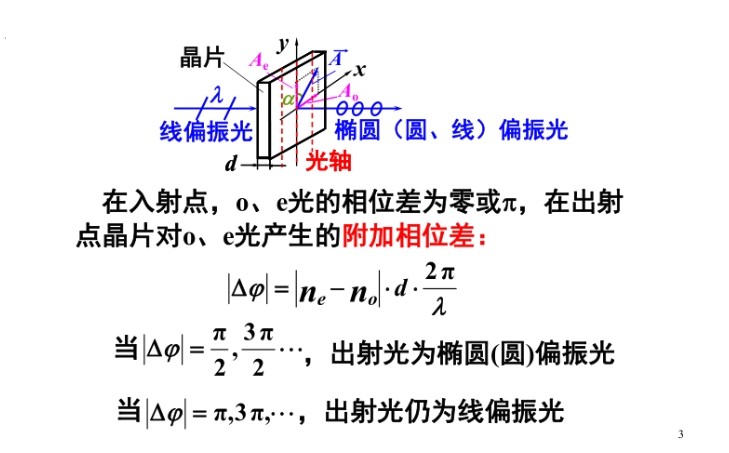

原理：波片由雙折射晶體（如石英、云母）制成，其光軸平行于表面。當線偏振光入射時，會分解為沿快軸（F）和慢軸（S）振動的兩個正交分量。波片使這兩個分量產生特定的相位差（光程差）。

1/4波片：使快慢軸分量產生π/2（90°）的相位差。

1.實現橢圓偏振：

讓線偏振光的偏振方向與波片的快軸（或慢軸）成θ角（θ≠0°,90°,45°）。

1、入射光振幅E?分解為：沿快軸分量`E_f=E?cosθ`，沿慢軸分量`E_s=E?sinθ`。

2、1/4波片使這兩個分量產生90°相位差（通常設定`E_s`滯后`E_f`90°）。

3、出射光即為橢圓偏振光。橢圓的長短軸方向與波片的快慢軸方向一致。

4、特殊角度：當θ=45°時，`E_f=E_s`，出射光為圓偏振光（橢圓的特例）。

1/2波片：產生180°相位差，主要作用是旋轉線偏振光的偏振方向，不能直接產生橢圓偏振光。

其他波片：任意波片（產生任意相位差δ）與線偏振光組合，只要偏振方向不與波片軸平行或垂直，都能產生橢圓偏振光。

2.線偏振光+全內反射（或金屬反射）：

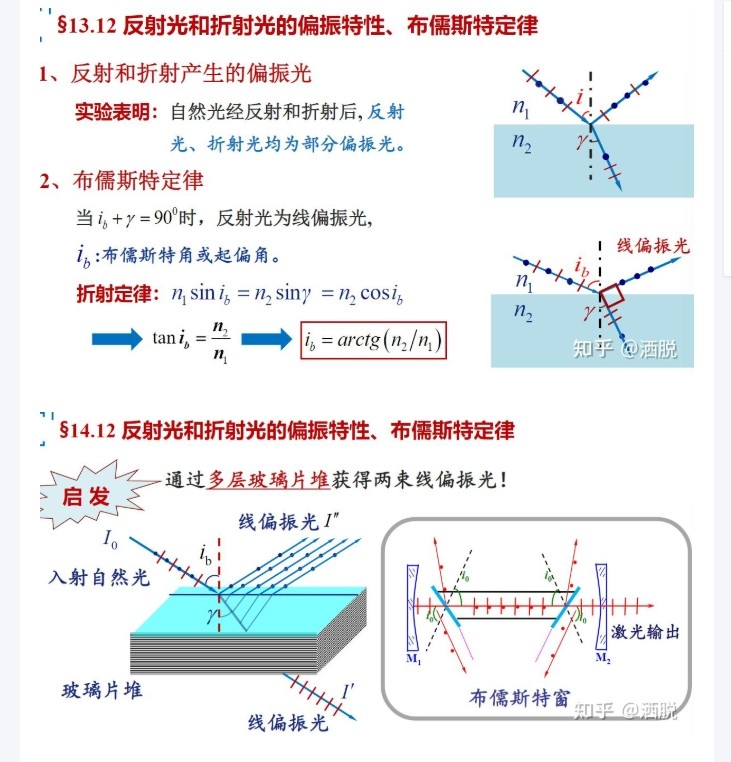

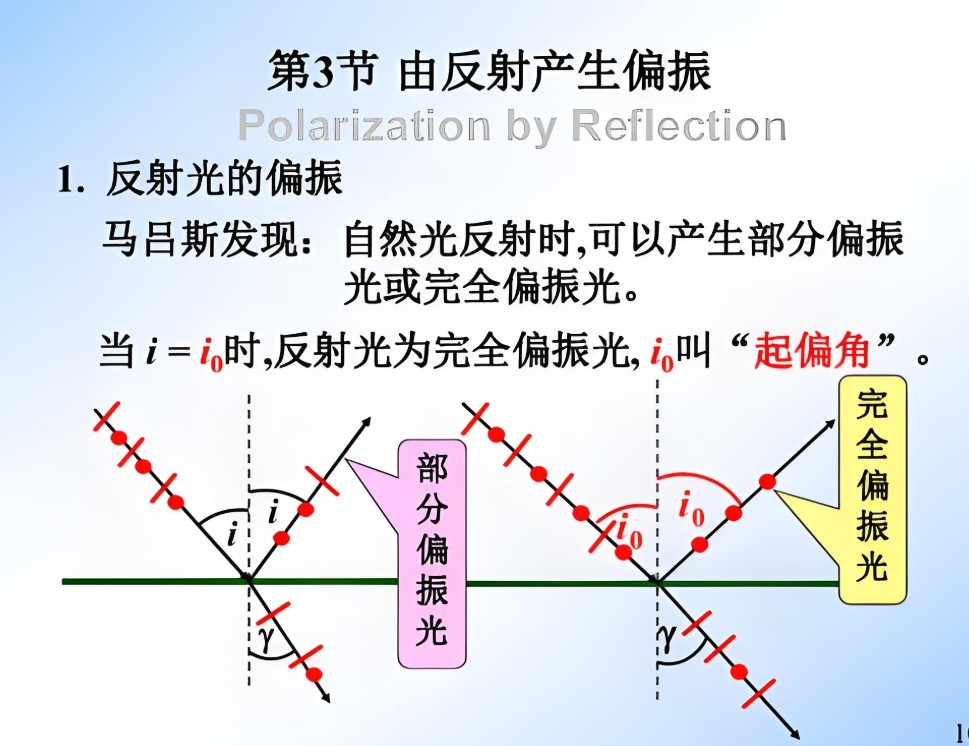

原理：當線偏振光在電介質界面（如玻璃-空氣）發生全內反射，或在金屬表面反射時，反射光的s分量（垂直于入射面）和p分量（平行于入射面）之間會產生一個與入射角相關的相位差δ。

實現橢圓偏振：如果入射光是線偏振光，且其偏振方向既不平行也不垂直于入射面（即同時包含s和p分量），則反射光中s和p分量的振幅比和相位差δ（由入射角和材料性質決定）共同作用，使得反射光變?yōu)闄E圓偏振光。菲涅耳公式描述了這種相位變化。

3.直接產生（激光器）：

某些激光器（如帶有布儒斯特窗的氣體激光器）輸出的光本身就可能具有微弱的橢圓偏振特性。通過設計激光腔和光學元件，可以更精確地控制輸出光的偏振態為橢圓偏振。

二、橢圓偏振光的檢測

檢測橢圓偏振光的核心目標是確定描述其偏振態的兩個關鍵參數：

1.橢圓長軸的方位角（ψ）：長軸相對于某個參考方向（如水平軸）的夾角。

2.橢圓率角（χ）：定義為`tanχ=±（短軸長度/長軸長度）`。χ的正負號代表橢圓的旋轉方向（左旋或右旋）。

主要檢測方法：

1.旋轉偏振片法（結合1/4波片-最常用）：

原理：利用偏振片（檢偏器）和1/4波片組合，將橢圓偏振光轉換為線偏振光，然后通過測量線偏振光的方向來確定橢圓的參數。

步驟：

a. 單獨使用檢偏器：將待測光通過可旋轉的偏振片（檢偏器），在其后放置光強探測器。旋轉檢偏器360°，觀察透射光強`I(α)`隨檢偏器角度`α`的變化。對于橢圓偏振光，會觀測到光強在最大值`I_max`和最小值`I_min`之間變化，且最小值`I_min>0`（區別于部分偏振光，部分偏振光的`I_min`可以非常接近0）。

b.確定長軸方位角ψ：找到透射光強達到最大值`I_max`時檢偏器的角度`α_max`。此時檢偏器的透光軸方向即平行于橢圓的長軸方向。因此`ψ=α_max`。

c.引入1/4波片：在待測光路和檢偏器之間插入一個1/4波片（其快慢軸方向已知，例如設定快軸水平）。關鍵：將1/4波片的快軸精確對準步驟b中找到的橢圓長軸方向（即`ψ`方向）。

d.再次旋轉檢偏器：固定1/4波片方向后，再次旋轉檢偏器360°，測量透射光強`I(β)`隨檢偏器角度`β`的變化。

e.確定橢圓率角χ：經過1/4波片（其快軸沿長軸）后，橢圓偏振光被轉換為線偏振光。該線偏振光的偏振方向`β?`（此時透射光強最大或最?。┡c長軸方向（即1/4波片快軸方向）的夾角等于橢圓率角χ。即`χ=β?`。

f.判斷旋向：根據`β?`是正還是負（相對于快軸方向），結合1/4波片的延遲方向，可以判斷橢圓是左旋還是右旋（通常需要結合實驗約定或理論推導）。

2.斯托克斯參量測量法（更全面）：

原理：任何偏振光（完全偏振、部分偏振、非偏振）都可以用4個斯托克斯參量`(S?,S?,S?,S?)`來完整描述。對于完全偏振光（包括橢圓偏振光），有`S?2=S?2+S?2+S?2`。

測量：通過測量不同偏振元件組合下的光強來計算斯托克斯參量：

`S?=I(0°)+I(90°)`(總光強)

`S?=I(0°)-I(90°)`(0°vs 90°線偏振分量差)

`S?=I(45°)-I(135°)`(45°vs 135°線偏振分量差)

`S?=I(RHC)-I(LHC)`(右旋圓偏振分量光強vs左旋圓偏振分量光強)

其中`I(α)`表示透光軸在`α`方向的線偏振片后的光強；`I(RHC)`和`I(LHC)`分別表示通過右旋圓偏振器和左旋圓偏振器后的光強。

獲取橢圓參數：對于完全偏振光，橢圓參數可由斯托克斯參量計算得到：

長軸方位角`ψ`：`tan(2ψ)=S?/S?`(需注意象限)

橢圓率角`χ`：`sin(2χ)=S?/S?`

旋向：`S?>0`通常表示左旋（LHC），`S?<0`表示右旋（RHC）。(旋向定義需統一)

優點：可直接測量部分偏振光的偏振度，測量方案相對系統化（常用旋轉波片法或四探測器法實現自動化測量）。

3.橢偏儀：

專門儀器：這是測量橢圓偏振光的最精確和強大的儀器，尤其在薄膜光學表征中應用廣泛。

原理：基于反射或透射產生橢圓偏振光。儀器精確控制入射到樣品上的線偏振光的偏振態（通過起偏器），測量經樣品反射或透射后光的偏振態（通過檢偏器和1/4波片組合分析）。測量結果是兩個角度參數（通常用Ψ和Δ表示，Δ即前述相位差δ），直接對應了樣品的光學性質（如薄膜厚度、折射率）。

重要注意事項

單色性：波片的作用（相位延遲）和斯托克斯測量都強烈依賴于光的波長。波片通常設計針對特定波長（如鈉黃光589.3nm或氦氖激光632.8nm）。測量寬光譜光源（如白光）的偏振態需要使用消色差波片或更復雜的方法。

區分部分偏振光：旋轉偏振片法檢測時，橢圓偏振光（完全偏振）的最小透射光強`I_min>0`，而部分偏振光的`I_min`可以非常?。ń咏?）。斯托克斯參量法可以直接區分并測量偏振度。

旋向定義：左旋/右旋的定義（面對光源觀察還是沿光傳播方向觀察）在光學領域存在不同慣例，需明確所使用的定義。

總結

實現：最常用方法是讓線偏振光通過一個1/4波片，且偏振方向與波片快/慢軸不成45°角。反射（全內反射、金屬反射）也能產生橢圓偏振光。

檢測：最基礎實用的方法是旋轉偏振片法結合1/4波片，先找到長軸方向（ψ），再用1/4波片將其轉換為線偏振光并測量橢圓率（χ）和旋向。斯托克斯參量法提供更全面和標準化的測量。橢偏儀是用于高精度材料分析的專門設備。

理解橢圓偏振光的產生和檢測，對于研究光的偏振性質、晶體光學、薄膜光學、光纖通信、顯示技術等領域都至關重要。
