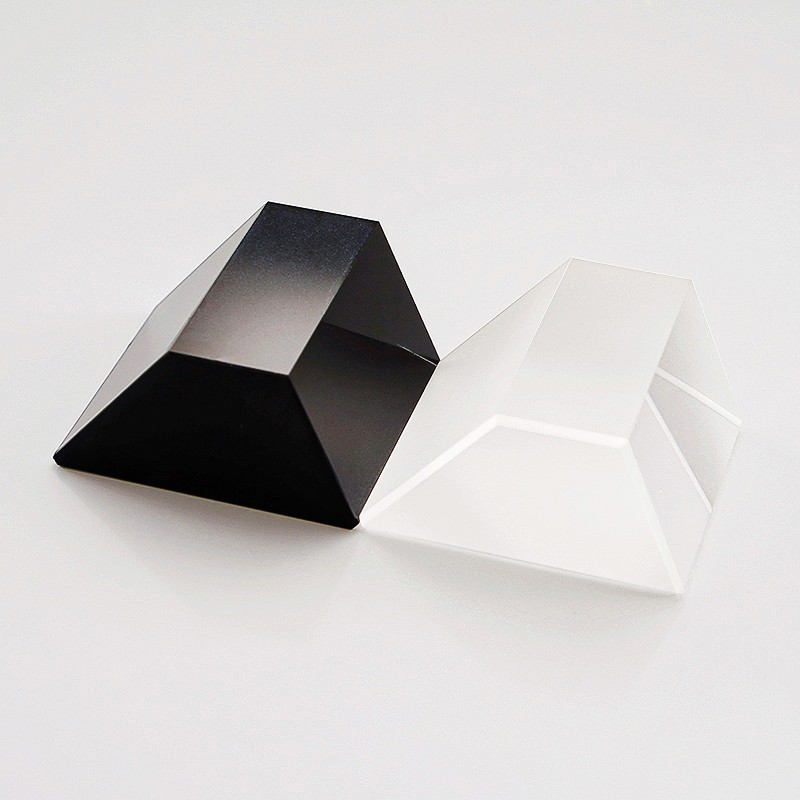

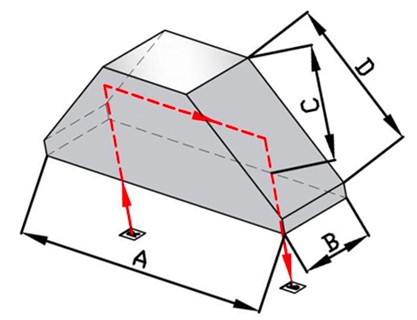

梯形棱鏡，也被稱為道威棱鏡或達夫棱鏡，是一種重要的光學元件。它的外形像是被削去頂角的直角棱鏡，這種設計不僅減輕了棱鏡的重量，還減少了雜散光的內部反射。
梯形棱鏡，也被稱為道威棱鏡或達夫棱鏡，是一種重要的光學元件。它的外形像是被削去頂角的直角棱鏡，這種設計不僅減輕了棱鏡的重量，還減少了雜散光的內部反射。

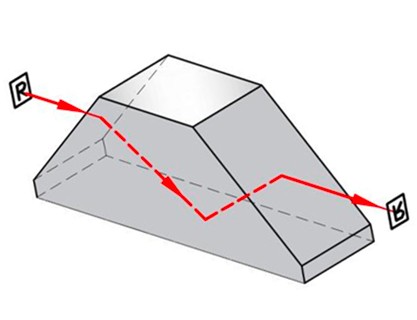

梯形棱鏡的主要功能是作為像旋轉器。當光線經過此棱鏡時，像會被顛覆180°。此外，當此棱鏡以其光軸為軸旋轉時，像的旋轉角為棱鏡旋轉角的兩倍。這種特性使得梯形棱鏡在多種光學應用中發揮關鍵作用。

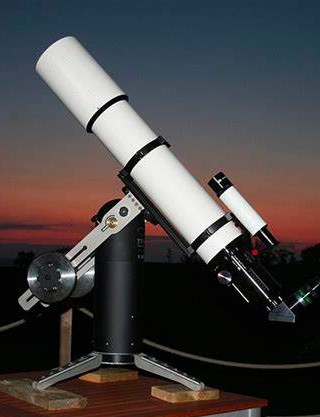

梯形棱鏡在光路成像系統、縮微光學系統、激光測距、天文望遠鏡、舞臺裝飾、指紋考勤機等光學領域都有廣泛的應用。在這些應用中，梯形棱鏡利用其獨特的旋轉和顛覆像的特性，實現了對光線的精確控制和調整，從而滿足了各種復雜的光學需求。
根據應用需求，梯形棱鏡可以分為鍍膜和非鍍膜兩種類型。非鍍膜的梯形棱鏡主要用于光機系統內做圖像旋轉，而鍍膜的梯形棱鏡則是在反射面鍍鋁反射膜，在入射面鍍增透膜，用于成像系統內。這種設計使得梯形棱鏡在保持高性能的同時，也具有良好的適應性。
 |  |
光路成像系統、縮微光學系統、、激光測距、天文望遠鏡、舞臺裝飾、指紋考勤機等光學領域。
